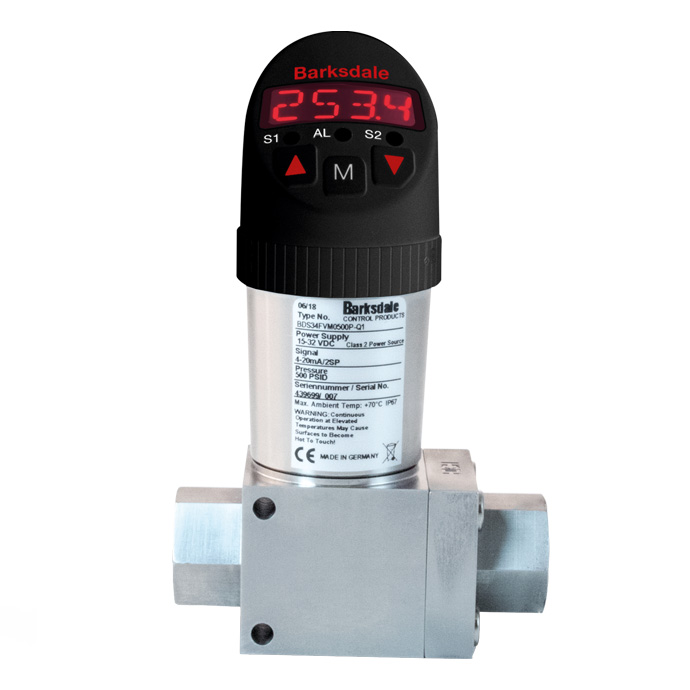

Barksdale BDS3000电子双压差开关 BDS3000 Electronic Dual Differential Pressure Switch
Barksdale BDS3000带有IO-Link选件的电子双差压开关
Barksdale BDS3000Electronic Dual Differential Pressure Switch with IO-Link Option
BDS3000现在带有IO-Link选项！BDS3000是一款电子差压开关，专为过滤系统应用而设计，其差压范围可变化至500 psid，公共压力为2500 psi。变送器功能通过提供 0 至 10V DC 和 4 至 20mA 的模拟输出信号来提供，并可在需要时现场选择。 在安装过程中，满量程输出可调节至低至 FSO 的 25%，从而实现更大的灵活性，减少储存多个压力范围的需求。
大型 14 段 LED 角度显示屏美观大方，可从多个视角清晰地读取过程压力。 安装孔是内置的，可以更轻松地以各种方向安装以满足您的系统需求。 即使设备必须倒置安装，内部软件也能够将其显示屏旋转 180°。 此外，320° 可旋转的电气连接和显示外壳使装置的安装非常简单，有助于降低安装成本，从而实现安装方法和位置的多功能性。 强大的 EMI 保护允许在当今存在 EMF 和大功率对讲机和 VFD 的工厂中实现稳定的输出。 此外，IP67 等级的外壳使该装置适用于最潮湿的环境，甚至完全浸没。
带有 IO-Link 的 BDS3000 将 Barksdale 的技术产品专业知识和定制能力的核心优势与 IO-Link 的前瞻性通信协议相结合，支持工业 4.0，这是全球工业市场的主要愿景之一。
Barksdale BPS3000系列电子式 双点压力开关 资料下载
BDS3000 now with IO-Link option! BDS3000 is an electronic differential pressure switch was built for filtration systems applications with differential pressure ranges that vary up to 500 psid and with a maximum common pressure of 2,500 psi.
BDS3000 Electronic Dual Differential Pressure Switch电子双压差开关
Electronic Dual Differential Pressure Switch with IO-Link Option带有IO-Link选件的电子双差压开关
应用领域 压力控制：
过滤、
机床行业、
工厂自动化、
润滑监控、
泵和压缩机
IO设备
描述查找：IODD Finder
数据表
BDS3000数据表
产品手册
3000代宣传册
操作手册
BDS3000手册
细节
特征Features
-测量范围：差：0-500 psid
Measuring range: differential: 0 - 500 psid
-外壳等级：4X（IP65）/ 6（IP67）
Enclosure Rating: Type 4X (IP65) / Type 6 (IP67)
-两个开关点
Two switch points
-精度0.50％
0.50% accuracy
-模拟输出4-20 mA或0-10 V
Analog output 4 - 20 mA or 0 - 10 V
-出色的EMI保护
Superior EMI protection
-显示和电子连接：可旋转320°
Display & electronic connection: rotatable by 320°
-简单的导航菜单
Simple navigation menu
-IO-Link数字通讯接口
IO-Link digital communication interface
-适用于快速循环应用
Suitable for rapid cycling applications
-液压和气动兼容
Hydraulic and pneumatic compatible
技术指标压力范围
| 压力范围代码 |
不同的压力 |
耐压 |
耐压 |
普通压力 |
| P1> P2（PSID） |
P1> P2（PSID） |
P2> P1（PSID） |
P1 = P2（PSI） |
| 0015P |
0-15 |
30 |
15 |
2500 |
| 0100P |
0-100 |
200 |
100 |
2500 |
| 0500P |
0-500 |
1000 |
150 |
2500 |
一般规格
| 传感器元件： |
压阻传感器 |
材料：
湿部件：
外壳：
密封件： |
不锈钢配件
316 L不锈钢传感器
304不锈钢，PBT
FKM氟橡胶 |
| 操作元素： |
3个易于响应的按钮 |
| 外壳等级： |
4X型（IP65）/ 6型（IP67） |
| 防护等级： |
三级 |
| 电气连接： |
插头M12 x 1，5针 |
| 流程连接： |
1/4英寸NPT母头（低边和高边） |
| 尺寸图 |
3.00 x 1.60 x 4.81英寸 |
| 重量： |
约 1.5磅 |
A / D转换器：
分辨率：
扫描速率： |
12位（每小节跨度4,096步）
1000 / s |
| 线性误差： |
在+25°C时<±0.5％fs |
| 温度影响： |
TC零<±0.2％FSO / 10K
TC范围<±0.3％FSO / 10K |
| 补偿范围： |
0°C至+ 50°C（32°F至122°F） |
| 重复性： |
±0.1％fs |
温度范围：
介质：
电子产品：
储存： |
-13°F至212°F（-25°C至+ 100°C）
14°F至158°F（-10°C至+ 70°C）
-22°F至176°F（-30°C至+ 80°C） |
| 电源1： |
15至32 V DC，反极性保护（SELV，PELV），2级 |
| 能量消耗： |
约 50 mA（空载） |
数字显示：
显示速率： |
4位14段LED红色显示器，数字高度0.35英寸（9毫米）
20 / s |
| 错误显示： |
LED红色和字母数字显示 |
模拟输出：
电流输出：
扫描速率：
电压输出：
额定值：
调整范围： |
4-20 mA
2 ms
0至10 V DC
10 mA
25％至100％fs |
| 晶体管开关输出： |
开关功能：
开关输出：
开关点和磁滞的调节范围：
开关频率：
负载：
延迟：
状态显示： |
常开/常闭，标准/窗口模式和诊断功能可调
PNP
0％至125％fs
Max。
100 Hz 500 mA，防短路
0.0 s至50.0 s可调
LED红色 |
| IO-Link通信接口： |
传输类型：
IO-Link版本：
SDCI标准：
配置文件：
SIO模块：
所需的主端口类型：
SIO输出：
小值 处理周期时间[ms]：
设备ID： |
COM2（38.4 kBaud）
1.1
IEC 61131-9
智能传感器，过程数据变量，设备标识，设备诊断
是
A
1模拟/ 2二进制（开关点）[请参见产品配置器]
2.5
0x071 ... |
BDS3000现在带有IO-Link选项！
BDS3000是一款电子差压开关，专为过滤系统应用而设计，其差压范围可变化至500 psid，公共压力为2500 psi。 BDS3000 now with IO-Link option! BDS3000 is an electronic differential pressure switch was built for filtration systems applications with differential pressure ranges that vary up to 500 psid and with a maximum common pressure of 2,500 psi.
通过提供0到10V DC和4到20mA的模拟输出信号来提供变送器功能，如果需要，可以现场选择。在安装过程中，满量程输出可调节至FSO的25％，从而具有更大的灵活性，从而减少了储备多个压力范围的需要。
Transmitter functionality is offered via supplying analogue output signals 0 to 10V DC and 4 to 20mA, and is field selectable if needed. The full scale output can be adjusted to as low as 25% of FSO during installation enabling more flexibility, reducing the need to stock multiple pressure ranges.
大尺寸的14段LED倾斜显示器在美学上令人愉悦，并且可以从多个视角清晰地读取过程压力。内置的安装孔使您可以轻松地按各种方向安装，以适应您的系统需求。即使必须将本机倒置安装，内部软件也可以将其显示屏旋转180°。此外，320°可旋转的电气连接和显示器外壳使设备的安装非常简单，有助于降低安装成本，从而实现安装方法和位置的多功能性。强大的EMI保护功能可在存在EMF，大功率对讲机和VFD的当今工厂中实现稳定的输出。此外，IP67级防护外壳使该设备适合于潮湿的环境，甚至完全浸没。
The large 14 segment LED angled display is aesthetically pleasing and allows clear readability of the process pressure from multiple viewing angles. Mounting holes are built-in, making it easier to install in various orientations to fit your system needs. Even if the unit must be mounted upside down, the internal software is capable of rotating its display 180°. Plus, the 320° rotatable electrical connection and display housing makes installing the unit very simple, helping reduce installation costs allowing for versatility of installation method and location. Robust EMI protection allows for stable output in today's factories where EMF and high powered walkie-talkies and VFD's are present. Additionally, the IP67 class rated housing makes this unit suitable for the wettest of environments, and even full submersion.
带有IO-Link的BDS3000将Barksdale的技术产品专业知识和定制功能的核心优势与IO-Link的前瞻性通信协议相结合，支持了工业4.0（工业市场的主要愿景之一）。
BDS3000 with IO-Link combines Barksdale's core strength of technical product expertise and customization capabilities with the forward looking communication protocol of IO-Link, supporting Industry 4.0, one of the key visions in the global industrial market.
|
